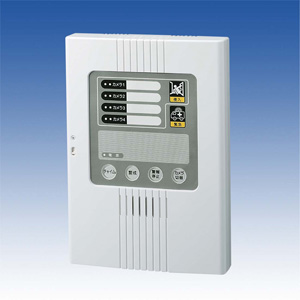

携帯電波映像通報システムコントローラ
携帯電話（ＦＯＭＡ）で外出先からカメラ・コントローラの遠隔操作が可能！ 映像の自動通報機能付コントローラ
携帯電話（ＦＯＭＡ）に映像と音声を自動通報
FOMAカード型端末（N2502・P2403）をセットすると、警報発報時にカメラの映像入力1と音声入力1を登録先の携帯電話（FOMA）に自動通報します。
※FOMAカード型端末の購入・契約および、基本使用料、通信費は別途お客様のご負担となります。
複数ＣＨの映像入力と音声入力を装備
携帯電話（FOMA）のテレビ電話通信にて映像と音声の確認ができます。
C-604VF3 ： 最大4台のカメラと集音マイクが接続可能です。
携帯電話（ＦＯＭＡ）からのコントローラの遠隔操作が可能
外出先や移動中に携帯電話（FOMA）のプッシュ信号（DTMF信号）操作での遠隔操作で、警戒／解除、カメラ画像の切替（カメラ入力1～カメラ入力2）、外部スピーカーからの音声出力、接点出力ができます。
※ただし、FOMA SIMPUREシリーズなどのDTMF信号が出ない機種は、着信のみで各種コントロールはできません。
※FOMAテレビ電話機能のない機種はご使用いただけません。
リアルタイムな状況をいつでも確認
事務所や店舗などの状況を携帯電話（FOMA）から簡単に確認できます。外出先でもリアルタイムで状況が把握でき、異常があった時にもすぐに対応できるコントローラです。
通報先の設定
電話番号は最大30件まで登録ができます。警報発生時の通報先には最大5ヶ所まで設定ができます。また通報先が着信しない場合は最大3回まで再発信します。
登録した30件の電話番号からは、警報発生時以外でも遠隔操作で映像や音声を確認することができます。
遠隔カメラ制御
PTZ機能付きカメラを接続することにより、外出先などから携帯電話（FOMA）のプッシュ信号（DTMF信号）操作での遠隔操作で簡単にカメラを上下左右方向に駆動させたり、ズームイン、ズームアウトが行え、広いエリアの確認ができます。
※弊社製［パンチルトデイナイトカメラ PTC-330］［デイナイトプリセットドームカメラPTZ-830］または、エルモ社製［PTC-400C］をご使用ください。
音声や光でお知らせ
外部スピーカーを接続することで、外出先などから携帯電話（FOMA）に発した音声を現場で出力したり、ベル、サイレン、フラッシュライトを接続することで、現場で動作させることができます。
| 品名 | 携帯電波映像通報システムコントローラ |
|---|---|
| 品番 | C-604VF3 |
| 電源入力 | AC100V(50/60Hz)･40WまたはDC10～15V・1.2A |
| 電源出力 | DC12V･1.2A（AC100V入力時） |
| 接点入力 | 侵入／緊急／来客から選択（ａ接点／ｂ接点切替式）4回線 入力受付応答時間：300ms以上 入力受付抵抗：１kΩ以下 |
| 映像入力 | ４回線 VBS／VS1.0V（p-p） 入力インピ－ダンス75Ω 不平衡 |
| 音声入力 | ４回線 －８dBs 入力インピ－ダンス27KΩ 不平衡（ラインレベル） |
| 接点出力 | 接点出力１～４：無電圧接点（ａ接点／ｂ接点切替式） DC30V・１A ワンショット（１、３、５、10、30、60、90、120、180、240、300秒から選択） 接点出力５：無電圧ｃ接点 AC125V･3A ワンショット（１、３、５、10、30、60、90、120、180、240、300秒から選択） |
| 映像出力 （モニター出力） | １回線 VBS1.0V（p-p） 出力インピ－ダンス75Ω 不平衡 |
| 音声出力 （モニター出力） | １回線 －８dBs 出力インピ－ダンス600Ω 不平衡（ラインレベル） |
| 音声出力 （外部スピーカー用） | １回線 －８dBs 出力インピ－ダンス600Ω 不平衡（ラインレベル） |
| 本体スピーカー | 侵入、緊急発生時 警報音："ピーポーピーポー" 音量：可変式 無音～約80dB（前方１mにて） チャイム設定時 チャイム音："ピンポーン" 音量：可変式 ループチェック異常時 報知音："ピッピッピッ..." 音量：可変式（警報音と連動） パネル操作時 確認音："ピッ" 音量：可変式（チャイム音と連動） 音声出力時 携帯電話からの音声 音量：可変式 |
| リモ－トスイッチ | ２路用／３路用リモ－トスイッチ使用可 |
| 使用可能FOMAカード型端末 | NTTドコモ FOMA P2403/N2502 |
| 設定用PC動作環境 | MicrosoftR Windows VistaR 32bit 日本語版 MicrosoftR WindowsR XP SP2以上が搭載されたもの |
| USB接続コネクタ | Ａ型メス |
| 設定用USBメモリ | 容量８Ｇバイト以下でUSB1.1／2.0に対応しFAT16またはFAT32で初期化されたもの |
| 配線接続 | 端子式 |
| 使用可能周囲温度 | －10℃～＋40℃（ただし、FOMAカ－ド型端末は＋５℃～＋35℃） |
| 設置場所 | 屋内（壁面取付） |
| 質量 | 約1,900g（FOMAカード型端末はのぞく） |
| 外観 | ABS樹脂（ホワイト） |
「Microsoft」および、「Windows」、「Windows Vista」、「Windows XP」、「.NET Framework」は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
※「FOMA／フォ－マ」および「FOMA」ロゴは、株式会社NTTドコモの登録商標です
