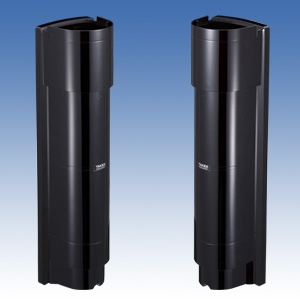

近赤外線ビーム遮断方式(4段ビーム同時遮断方式)(屋外50m以内)

安定と信頼をつなぐ最上級の赤外線センサー環境やエコに対応

外乱光に強い(二重変調方式)

二重変調方式を赤外線ビームに採用することで、外乱光(太陽光や車のヘッドライトなど)との識別性を高め、信頼性の高い屋外警戒を実現します。(5万ルクスの照度変化にも影響を受けません)

悪環境に強い(4段ハイパワービーム)

感度余裕100倍、距離余裕10倍の4段ハイパワービームを採用することにより、霧や雪、豪雨などの環境悪化時の誤動作を低減します。

蟻など虫が入らない構造(防虫・防滴設計)

電線を包み込む防虫ブッシングや専用パッキンを使用しているので、IP65相当の防塵・防滴・防虫対策を実現しています。防虫ブッシングは、電線のサイズに合わせてカットするだけで電線の入線口からの虫や水の侵入を防ぎ基板を腐食から守ります。

誤動作が大幅に低減(ワイドビッチ)

従来機種よりビームの天地方向の寸法を拡大し、4段ビーム同時遮断方式と併せて、鳥や落ち葉などによる誤動作を大きく低減します。

雷に強い(雷対策強化)

誘導雷による被害を低減するために、耐サージ性能を強化しました。従来のPB-IN-HFに比べて、約10倍の耐サージ性能を有していますので安心してご使用になれます。(当社従来比)※落雷による故障・不具合等を保証するものではございません。

省エネ設計(低消費電流化)

消費電流を大幅に低減しました。(当社従来比50%以下) 従来よりも小型の電源装置を使用でき、長距離配線時にも太い配線が不要となるため、配線材費用を大幅に削減できます。

グリーン設計(RoHS:電気電子機器に特定有害物質の使用を制限したEU加盟国で定められた指令)

環境に配慮したRoHS指令に対応しています。(鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニル、ポリ臭化ジフェニルエーテルを排除しています)

鳥や小動物を寄せ付けない(バードストッパー)

センサーの天面に取りつけるだけで鳥などが寄りつきにくくなり、予期できない誤動作を大幅に低減します。

見やすい照準機構(ダブルリング照準機構)

照準器に二重リングを採用し、光軸調整時の視認性を向上させています。目を近づけた時と離した時で、それぞれ適切な見え方になります。

視認性の向上(ターゲットカラー)

内部の成型に視認性の高い色を採用し、カバーを外した際に、遠くからでも確認しやすくして、光軸調整時の作業性を向上させています。また、 投光器と受光器でそれぞれ異なる色を採用して、施工・点検時にも確認しやすくなりました。

光軸角度調整の拡大

水平方向±90°に加えて、垂直方向±20°を実現。傾斜地における設置にも柔軟に対応出来ます。〈参考〉50mで高低差18m以内、100mで高低差36m以内。

一人で光軸調整が容易(ワイヤレス光軸チェッカー)

別売のワイヤレス光軸チェッカーを使用することにより、効率良く正確な光軸調整ができます。感度余裕を十分持たせることで、濃霧・雪・豪雨に強く、信頼性の高い侵入警報システムが構築できます。又、蛍光色の採用でターゲットカラーと同様に視認性の高い色を使用しています。
1. 双方向通信機能
2. セルフチェック機能

単管ポール取り付け可能

単管ポールに取り付けできるようになりました。※オプション品のKPシリーズ(φ42.7mm)は従来通り取り付け可能

仕様

品名 赤外線センサー
品番 PXB-50HFA
検出方式 近赤外線ビーム遮断方式(4段ビーム同時遮断方式)
使用赤外線 LED(近赤外発光ダイオード)による2重変調パルスビーム
警戒距離 屋外50m以内
距離余裕(最大到達距離) 10倍(500m)
検知応答時間 0.05~0.7秒(ボリュームにて可変)
電源電圧 DC10~30V(極性なし)
消費電流 23mA以下(警戒時) 30mA以下(最大時)
警報出力 接点方式:無電圧リレー接点:c接点
接点動作:遮光時間出力(ただし、2秒未満の遮光は2秒間出力)
接点容量:AC/DC30V・1A(抵抗負荷)接点保護抵抗内蔵
環境出力 接点方式:無電圧リレー接点:c接点
接点動作:環境悪化時に出力(連続出力)
接点容量:AC/DC30V・1A(抵抗負荷)接点保護抵抗内蔵
タンパー出力 接点方式:無電圧接点:b接点
接点動作:受光器カバーをはずした時に出力(連続出力)
接点容量:AC/DC30V・0.1A(抵抗負荷)接点保護抵抗内蔵
アラーム表示灯 警報出力時:赤色点灯(受光器のみ)
受光感度表示灯 受光感度減衰時:赤色点灯(受光器のみ)
付帯機能 変調周波数切替機能、サウンドチェック機能、外部環境診断機能、投光パワー切替機能、投光カバー補正機能、アラームメモリー表示機 能、プログラマブルAGC機能、オートゲインロック機能、モニター出力機能、タンパー機能、検知応答時間調整機能、上段/下段切替機能、ワイヤレス光軸 チェッカー接続機能
光軸調整範囲 水平方向:±90°垂直方向:±20°
使用可能周囲温度 -25℃~+60℃(氷結・結露なきこと)
設置場所 屋内・屋外(防雨構造IP65相当)
配線接続 M3セルフアップ端子式
質量 投光器:約1,500g 受光器:約1,550g
外観 PC樹脂(ワインレッド)
