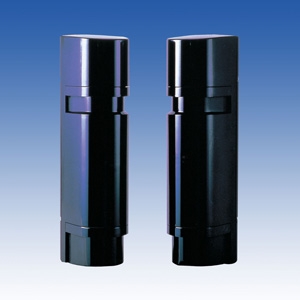

屋外警備に最適 ４段ビーム式長距離用赤外線センサー
4段ハイパワービーム【特許】
2重変調方式とPLL検波回路を採用した感度余裕100倍、距離余裕10倍のハイパワービーム。
●霧、雪、豪雨など悪天候による減衰に動じません。
●外光補償回路（実用新案）の強化にり、太陽光、水銀灯、蛍光灯、車のヘッドライトなどの影響も問題になりません。
●鳥、ネコ、落葉などの遮光に対しても4段ビーム同時遮断方式により、キャンセル度が大幅向上しました。
●霧、雪、豪雨など悪天候による減衰に動じません。
●外光補償回路（実用新案）の強化にり、太陽光、水銀灯、蛍光灯、車のヘッドライトなどの影響も問題になりません。
●鳥、ネコ、落葉などの遮光に対しても4段ビーム同時遮断方式により、キャンセル度が大幅向上しました。
受光レベル表示機能
●サウンドチェック機能（実用新案）
受光器にスピーカ内蔵。受光レベルがピーク時に音程が最大になります。ファインダーを覗き、音を聞きながら光軸を正確に合わせられます。
●減衰表示灯受光レベルが一定以下に減衰すると点灯し、感度不足を知らせます。カバー装着後の感度余裕度確認に便利です。
●モニタージャックテスターピンを差しこみ受光レベルを測定できます。光軸合わせには最良の方法です。
受光器にスピーカ内蔵。受光レベルがピーク時に音程が最大になります。ファインダーを覗き、音を聞きながら光軸を正確に合わせられます。
●減衰表示灯受光レベルが一定以下に減衰すると点灯し、感度不足を知らせます。カバー装着後の感度余裕度確認に便利です。
●モニタージャックテスターピンを差しこみ受光レベルを測定できます。光軸合わせには最良の方法です。
応答速度可能機能
遮光応答速度は、0.05～0.7秒までボリュームで連続可変。現場に応じた誤報対策が図れます。
ＡＧＣ回路
周囲の環境に応じて、自動的に適正感度を維持するAGC回路内蔵。
外乱光対策
可視光線を効率よくカットする特殊フィルターを採用するとともに、外光補償回路の強化により5万ルクスの照度変化にも影響を受けることがありません。太陽光、水銀灯、蛍光灯、車のヘッドライトなどの影響も普通の使用状態では問題になりません。
ポール取付・壁面取付どちらも可能
ポールには背中合わせで取付けられます。美観もよく、警戒線を同じ高さに設定できます。（実用新案）
親切設計
●幅広い光軸調整範囲（水平角±90°、垂直角±10°）
●オプションアクセサリーいろいろ（寒冷地用ヒーター、ポール、ハウジングケースなど）
●安全性を重視したタンパー出力を装備。
●カバーには耐衝撃性に優れたポリカーボネイトを採用。
●オプションアクセサリーいろいろ（寒冷地用ヒーター、ポール、ハウジングケースなど）
●安全性を重視したタンパー出力を装備。
●カバーには耐衝撃性に優れたポリカーボネイトを採用。
万全の霜、霧対策（実用新案）
センサーカバーに特殊フードを装着しておりますので、カバーが霜や露に覆われても赤外線ビームはとだえることなく、警戒を続けます。
仕様
| 品番 | PB-50F |
|---|---|
| 検出方式 | 近赤外線ビーム遮断方式対向型（4ビーム同時遮断方式） |
| 警戒距離 | 50m以内 |
| 距離余裕 | 10倍（500m） |
| 検知応答時間 | 遮光時間：0.05～0.7s（ボリュームにて可変） |
| 電源電圧 | DC10V～30V（極性なし） |
| 消費電流 | 75mA以下 |
| 警報出力 | 無電圧リレー接点（c接点） 接点動作：遮光時間＋オフディレイ動作（約1秒） 接点容量：AC/DC30V・0.5A（抵抗負荷） |
| タンパー出力 | 無電圧接点（b接点） 接点容量：AC/DC30V・0.5A（抵抗負荷） |
| アラーム表示灯 | 赤色LED（受光器）警報出力時：点灯 |
| 減衰表示灯 | 赤色LED（受光器）受光減衰時：点灯 |
| 付帯機能 | サウンドチェック機能モニター出力 ・AGC回路・防霜カバー |
| 光軸調整範囲 | 上下角：±10°水平角±90° |
| 使用可能周囲温度 | -25℃～+60℃ |
| 設置場所 | 屋外：敷地・建物の周囲（IP55相当） |
| 配線接続 | M3セルフアップ端子式 |
| 質量 | 投・受光器各約1300g |
| 外観 | PC樹脂（ワインレッド） |
