近赤外線ビーム遮断方式（対向型２段ビーム）

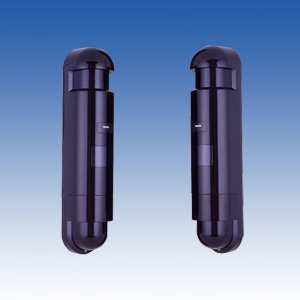

屋外・屋内への取付可能な2ビーム式赤外線センサー

ホームセキュリティなどの簡易使用にも最適

上下2本の赤外線ビームを同時に遮断しないと発報しないAND方式の採用により、鳥の飛来や落葉など時間差のある瞬間的な遮光による誤動作が大幅に軽減されます。

複数の赤外線センサーで直線警戒する場合や多段警戒に威力を発揮。赤外線パルスビームの変調周波数をH/Lで切替えることにより、回り込みを避けることができます。

窓やフェンス境界などのホームセキュリティや簡易仕様の用途にもご使用いただけます。

ビームのピッチを約240mmと広く取っていますので、鳥や落ち葉などによる誤動作を大きく軽減しました。

検知応答速度は0.05～0.7sまでボリュームで可変可能。検知応答時間の設定を長くすることにより、落ち葉などに対して誤動作がしにくくなります。ただし、むやみに遅くすると人間を検知しなくなりますので、ご注意ください

●警戒距離は屋外が15m、屋内は30m
●赤外線光軸の水平調整が可能（垂直調整は不可）
●光軸調整が容易な広い光芒
●警報出力はa接点/b接点切替式

品名	赤外線センサー
品番	PB-15T
警戒距離	屋外15m以内（屋内30m以内）
距離余裕	屋外：10倍（150m）屋内：5倍（150m）
検出方式	近赤外線ビーム遮断方式：対向型（2ビーム同時遮断方式）
検知応答時間	遮光時間：0.05?0.7秒（ボリュームにて可変） ※標準位置：0.05秒
電源電圧	DC10?30V（極性なし）
消費電流	投光器24mA以下／受光器46mA以下
警報出力	接点定格：AC／DC30V・0.5A（抵抗負荷）接点方式：無電圧接点（a接点／b接点切替式）接点動作：遮光時間＋約1秒（オフディレイ動作）
タンパー出力	接点定格：AC／DC30V・0.1A(抵抗負荷) 接点方式：無電圧接点（b接点）接点動作：カバー開時、接点開
アラーム表示灯	赤色LED（受光器）警報出力時：点灯
受光感度表示灯	赤色LED（受光器）受光レベル減衰時：点灯
投光表示灯	緑色LED（投光器）投光時：点灯
付帯機能	赤外線周波数切替機能（Ｌ／Ｈ）、AGC回路、防霜カバー
使用可能周囲温度	-25℃?+60℃
光軸調整範囲	水平方向のみ：±90°
設置場所	屋外・屋内
配線接続	端子式
質量	投光器：約560g 受光器：約600g
外観	PC樹脂（ワインレッド）
