マグネットスイッチ
ループチェック用テスター孔を備えたマグネットスイッチです。
特徴
●スイッチカバーのテスター孔で簡単にループチェックができます。
●スイッチ部とマグネット部のずれ（段差）を解消するスペーサーと、窓の解放時にマグネット部を守るストッパー、取付ネジを付属。

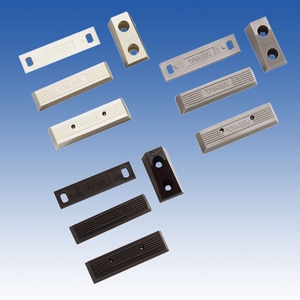

●グレー・ブラウン・ホワイトの3色から設置場所に応じて選べます。
●マグネット部とスイッチ部のみのセットもあります。
●スイッチ部とマグネット部のずれ（段差）を解消するスペーサーと、窓の解放時にマグネット部を守るストッパー、取付ネジを付属。
●グレー・ブラウン・ホワイトの3色から設置場所に応じて選べます。
●マグネット部とスイッチ部のみのセットもあります。
仕様
| 品番 | MG-103S |
|---|---|
| 動作距離 | 15mm以下（マグネット～スイッチ間） |
| 接点動作 | 無電圧接点（b接点） マグネット近接時：閉 マグネット離隔時：開 |
| 接点定格 | 接点容量：AC/DC30V・0.1A（抵抗負荷） 接触抵抗：200mΩ以下 開閉寿命：100万回（定格負荷） |
| 設置方法 | 露出設置 |
| 配線接続 | M3端子接続式 |
| 質量 | 約20g（マグネット部・スイッチ部合計） |
| 外観 | ABS樹脂 グレー , ブラウン , ホワイト |
| 付加機能 | ループチェック用テスター孔 |
| 付属品 | スペーサー・ストッパー・取付けネジ |
