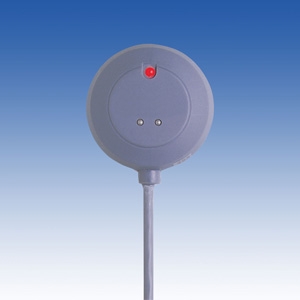

ガラス破壊センサー
ワンタッチ「メモリーリセット」機能付の接触式ガラス破壊センサー
高信頼を実証する検知性能
圧電素子とフィルターアンプによりガラスが破壊された時に発生する特有の振動周波数のみをキャッチ、風や自動車などによる振動や衝撃には反応しません。
無電圧リレー接点出力
無電圧リレー接点出力型ですので面倒な外部制御器や中継器などは、全く不要です。また、同一回路に他のセンサー（b接点）を接続することも可能です。（接点動作はワンショット約2秒）
２タイプのリード線
ストレートコード（GS-02・リード線50cm）とカールコード（GS-02C・リード線18.5cm 全伸長130cm）の2タイプ用意しましたので必要に応じて使い分けできます。
ワンタッチメモリーリセット機能
電源スイッチを操作することなく、センサー前面のリセット・ターミナルを導伝性のもの（湿気をおびた指でも可）で短絡するだけでメモリーリセットが可能です。
（電源スイッチの操作によってもリセット可能です。）
信頼と親切設計
●最適な感度にセットできる感度調整ボリュームが付いています。
●感度調整の必要は全くありません。
●動作確認用メモリーランプ（赤色LED）付。
●オプション（別売）のGSチェッカー（EG-01）を使用すればガラスを破壊せずに動作確認が可能。
ご使用上の注意
●警戒が可能なガラスの種類
・平板ガラス
・型板ガラス
・ストライプ又は格子（網目）状に鉄線が入った網入ガラス
・模様板ガラス
※但し、いずれの場合も張り付け面は凸凹の無い滑らかな平面である事が必要です。
●警戒ができないガラスの種類
・カーブガラス
・張り付け面に凸凹のあるガラス
・合わせガラス
・強化ガラス
・熱線吸収ガラス
・複層ガラス
・テープやカッティングシートなどを表面に張り付けたガラス
仕様
| 品番 | GS-02 （ストレートコード） |
|---|---|
| 検出方式 | 圧電方式 |
| 警戒エリア | 板厚＝6mm未満の場合、半径（mm）＝300×板厚（mm） 6mm以上の場合、半径（mm）＝1800（一定） |
| 電源電圧 | DC10.5V～15V（極性あり） |
| 消費電流 | 警戒時：5μA以下・警報時：20mA以下 |
| 警報出力 | 無電圧リレー接点（b接点） 接点動作：ワンショット動作（約2秒） 接点容量：AC/DC30V・0.5A（抵抗負荷） |
| アラーム表示灯 | 赤色LED 警報出力時：点灯 |
| 付帯機能 | アラームメモリー機能（ワンタッチリセット式） |
| 使用可能周囲温度 | -30℃～+55℃ |
| 設置場所 | 屋内ガラス面：窓・ショーウィンド等取付 |
| 配線接続 | リード線式 |
| 質量 | 約30g |
| 外観 | ABS樹脂（グレー） |
